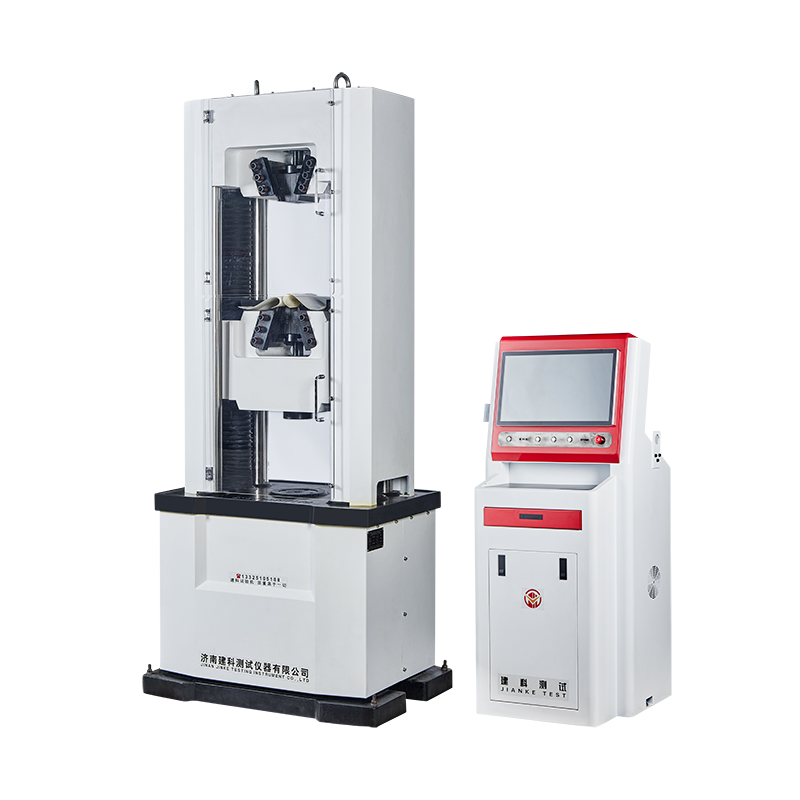

产品名称：电液伺服液压万能试验机
产品型号：WAW-D系列
产品功能： 该试验机主要用于金属材料的拉伸、压缩、弯曲、剪切等试验，配备相应的夹具可用于其他类型试样的拉伸、压缩、弯曲、剪切、抗折等试验。
依据标准：
GB/T 2611 试验机通用技术要求
GB/T 16826 电液伺服万能试验机
JJG 1063 电液伺服万能试验机
GB/T 228 金属拉伸试验方法标准
GB/T 228 金属材料 室温拉伸试验方法
GB 1499.2 钢筋混凝土用钢第二部分热轧带肋钢筋
GB 1499.1 钢筋混凝土用热轧光圆钢筋
JGJ 107 钢筋机械连接技术规程
JGJ/T 27 钢筋焊接接头试验方法标准
不详细列举 可任意添加
整机结构：主机、伺服油源和测控电脑分体式设计；
测控系统：油箱、伺服油泵、控制阀组、传感器、伺服控制器及控制软件、计算机等部件组成，控制精度高，可靠性好；
伺服油泵：伺服电机和高压油泵组成，具有响应速度快、速度调节范围宽、噪音低等特点；
空间调整：采用两侧梯形丝杠通过电机正反转实现上升和下降，结构简单；
横梁结构：半封闭横梁结构，刚性大大增强：
测试精度：主机结构件采用精密加工中心加工，伺服液压控制系统分配流量，高精度轮辐式传感器测力，确保整机0.5级测试精度，优于国家标准；
噪音：选用品牌超静音油泵，伺服电机控制，工作时几乎无噪音，提高用户体验感；
试样夹紧方式：采用液压夹具方式，操作方便；
安全防护：拉、压空间配置高韧性防护网，安全不失美观；
设备保养：敞开式横梁钳口座，保养操作方便，设备底部设有卸油口，方便后期更换液压油；
型号 | WYW-100D | WYW-300D | WYW-600D | WYW-1000D | WYW-2000D |
最大负荷 （KN） | 100 | 300 | 600 | 1000 | 2000 |
有效量程 | 1%-100%F·S（全量程不分档） | ||||
试验机准确度 | 0.5级 | ||||
立柱数 | 4立柱+2丝杠 | ||||
电机总功率 | 2.9kW | ||||
示值相对误差 | ±1％ | ||||
下钳口升降速度 （mm/min） | 320 | ||||
拉伸空间最大距离 （mm） | 650 | 650 | 650 | 700 | 800 |
扁试样最大夹持宽度 （mm） | 75mm | 75mm | 80mm | 90mm | 120 |
扁试样夹持厚度 （mm） | 0-15mm | 0-20mm | 0-20mm | 0-40mm | 0-50 |
圆试样夹持直径 （mm） | Φ6-22mm | Φ10-32mm | Φ13-40mm | Φ14-45mm | Φ15-60 |
弯曲支点间最大距离 （mm） | 300mm | 300mm | 300mm | 300mm | 300 |
油缸活塞最大行程 （mm） | 200mm | 200mm | 200mm | 200mm | 200 |
两支柱间有效空间 （mm） | 330mm | 380mm | 420mm | 465 | 580 |
控制柜（长*宽*高） （mm） | 650*600*1500mm | ||||
控制柜重量 （kg） | 300 | ||||
主机（长*宽*高） （mm） | 740*560*1800 | 800*600*1870 | 900*660*2050 | 970*700*2200 | 1240*850*2800 |
整机净重 （kg） | 1000 | 1200 | 1750 | 2250 | 5300 |
