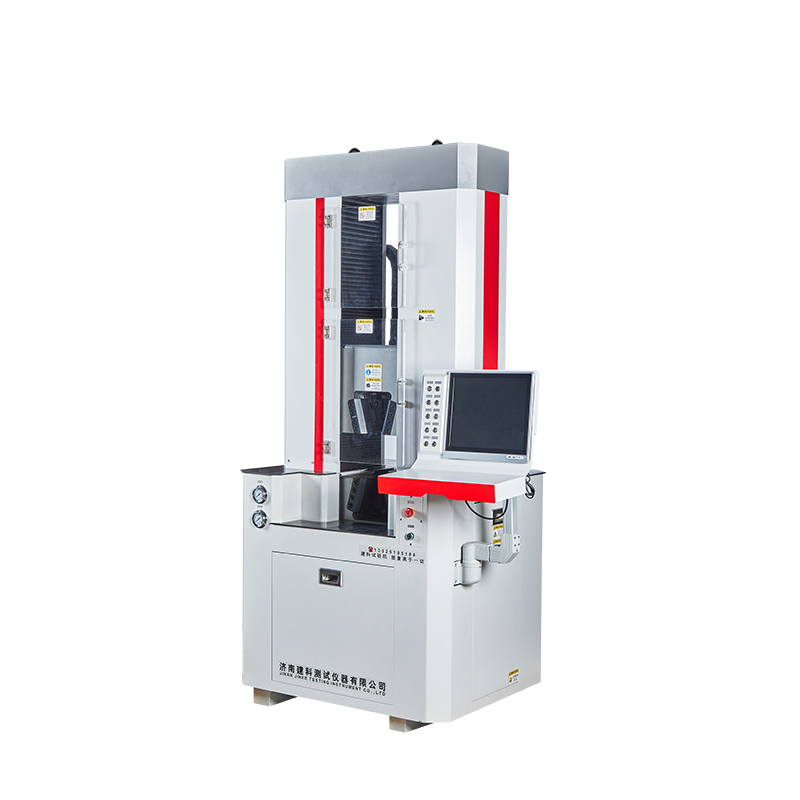

产品名称：电液伺服钢铰线试验机
产品型号：GWA 系列
产品功能：该试验机主要用于金属材料的拉伸、压缩、弯曲、剪切等试验，配备相应的夹具可用于其他类型试样的拉伸、压缩、弯曲、剪切、抗折等试验。
依据标准：
GB/T 2611 试验机通用技术要求
GB/T 16826 电液伺服万能试验机
JJG 1063 电液伺服万能试验机
GB/T 5224 预应力混凝土用钢绞线
GB/T 228 金属拉伸试验方法标准
GB/T 228 金属材料 室温拉伸试验方法
GB 1499.2 钢筋混凝土用钢第二部分热轧带肋钢筋
GB 1499.1 钢筋混凝土用热轧光圆钢筋
JGJ 107 钢筋机械连接技术规程
JGJ/T 27 钢筋焊接接头试验方法标准
不详细列举 可任意添加
整机结构：主机、伺服油源、测控电脑一体化设计，具有占地面积小的特点；
测控系统：油箱、伺服油泵、控制阀组、传感器、伺服控制器及控制软件、计算机等部件组成，控制精度高，可靠性好；
伺服油泵：伺服电机和高压油泵组成，具有响应速度快、速度调节范围宽、噪音低等特点；
空间调整：采用两侧液压双向油缸升降调整空间，相对传统梯型丝杠传动而言，具有调整速度快的优点，大大提高检测效率；
减震系统：设备配备强力减震系统，无需基础、无需固定，具有试样拉断后无振动的优点，避免试验室重新土建施工；
测试精度：主机结构件采用精密加工中心加工，伺服液压控制系统分配流量，高精度轮辐式传感器测力，确保整机0.5级测试精度，优于国家标准；
简便性：采用下拉伸、上压缩的结构，大大方便金属材料拉伸试验；
工作噪音：选用品牌超静音油泵，伺服电机控制，工作时几乎无噪音；
试样夹紧方式：液压夹紧，操作方便；
安全防护：拉、压空间配置高韧性防护网，安全不失美观；
设备就位：设备底部留有叉车空，具有就位及后期调整方便的优点，上横梁可下降高度，设备可轻松通过2.2米限高；
设备保养：敞开式横梁钳口座，保养操作方便，设备底部设有卸油口，方便后期更换液压油，出厂标配大功率工业级吸尘器，试验完成即可打扫；
序号 | 规格型号 | GWA-600L | GWA-1000L | |
1 | 最大试验力 （kN） | 600 | 1000 | |
2 | 力/位移/变形测量范围 | 1%-100%FS | ||
3 | 力/位移/变形分辨率 | 1/500000FS | ||
4 | 力/位移/变形示值准确度 | ≤±0.5% | ||
5 | 力等速率控制范围 （FS/s） | 0.01%～3% FS | ||
6 | 等速位移控制范围 （mm/min） | 0.5～400 | 0.5～350 | |
7 | 应变等速率控制范围 （/s） | 0.00003-0.0005 | ||
8 | 速度控制精度 | ≤±2%设定值 | ||
9 | 最大上升速度 （mm/min） | 350 | 250 | |
10 | 最大下降速度 （mm/min） | 700 | 650 | |
11 | 拉伸试验空间 （mm） | 100-1000 | 200-1000 | |
12 | 压缩试验空间 （mm） | 10-910 | 10-810 | |
13 | 拉伸试样夹紧方式 | 液压 | ||
14 | 扁试样夹持厚度 （mm） | 0-20 | 0-30 | 0-50 |
15 | 圆试样夹持直径 （mm） | ￠13-￠40 | ￠16-￠60 | |
16 | 两侧支柱间距 （mm） | 375 | 375 | |
17 | 整机电压 | AC220V±10% 380V | ||
18 | 电机功率（kW） | 3 | ||
19 | 主机长宽外形尺寸 （mm） | 1040×770 | 1250×880 | |
20 | 主机高度（mm） | 3000 | 3200 | |
21 | 主机重量（kg） | 2300 | 2900 | |
