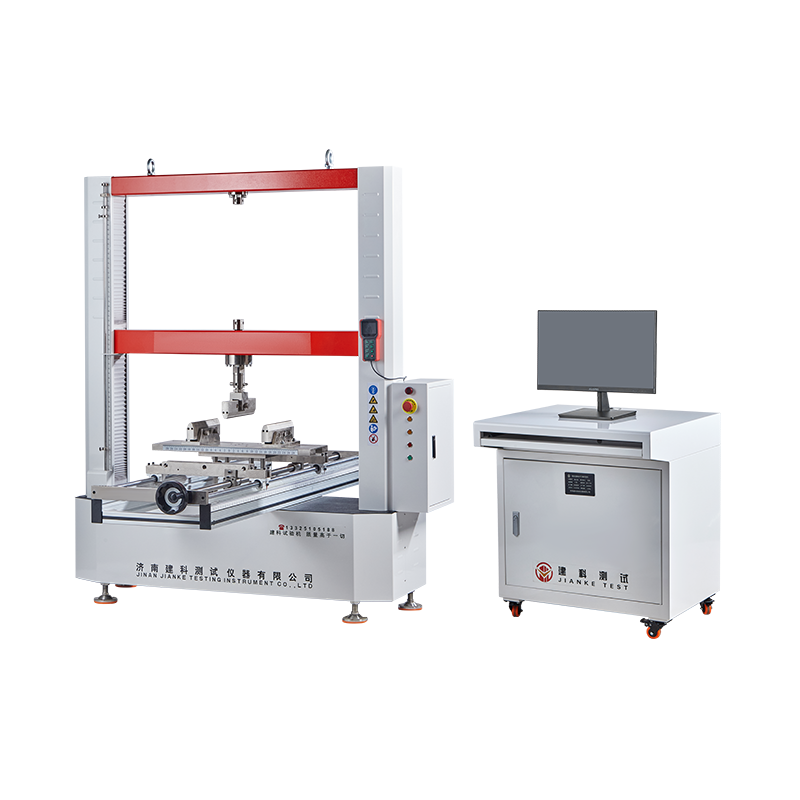

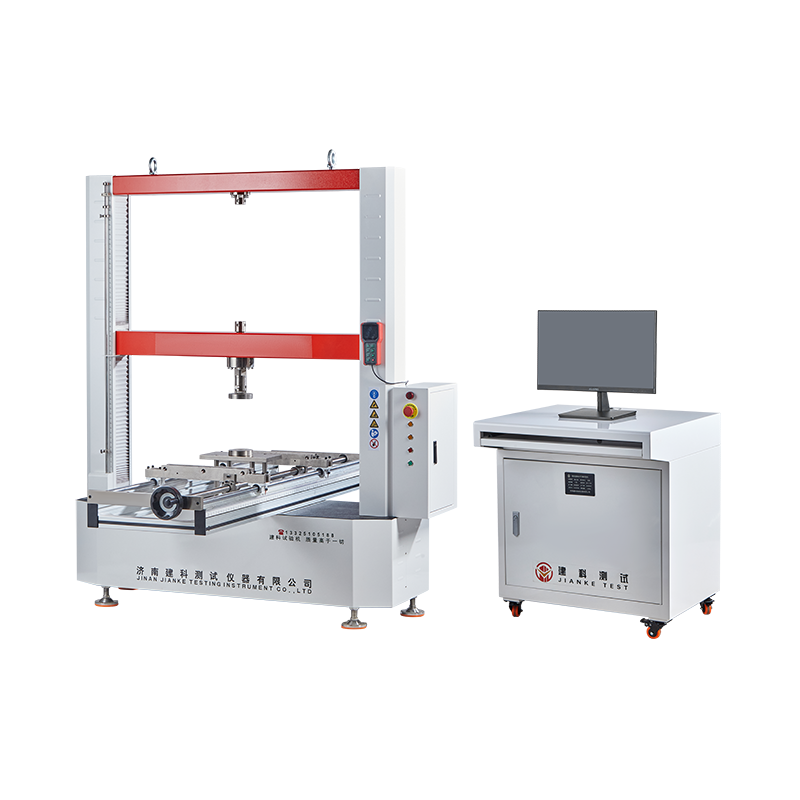

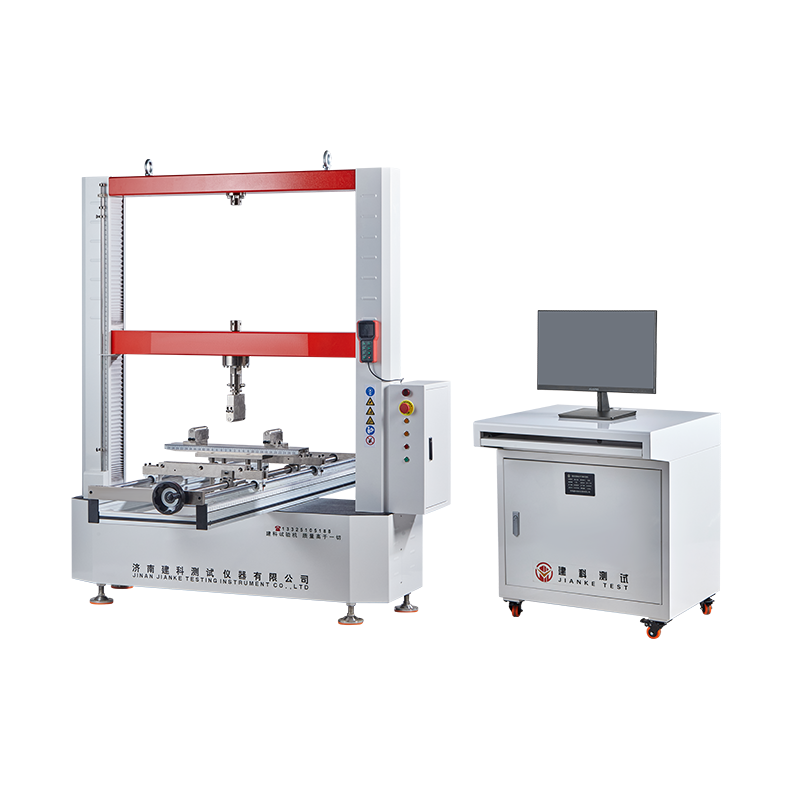

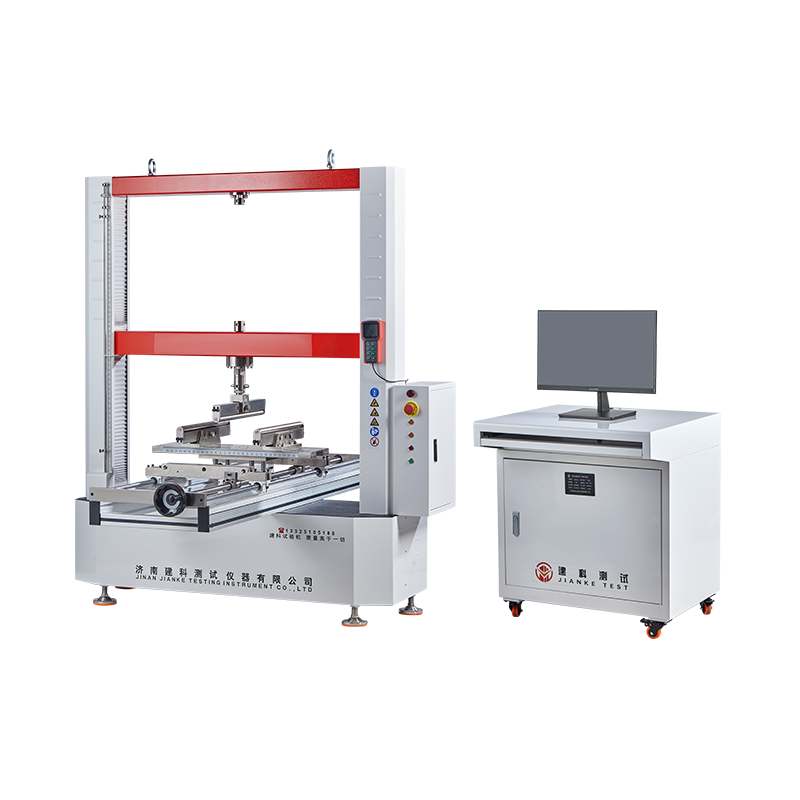

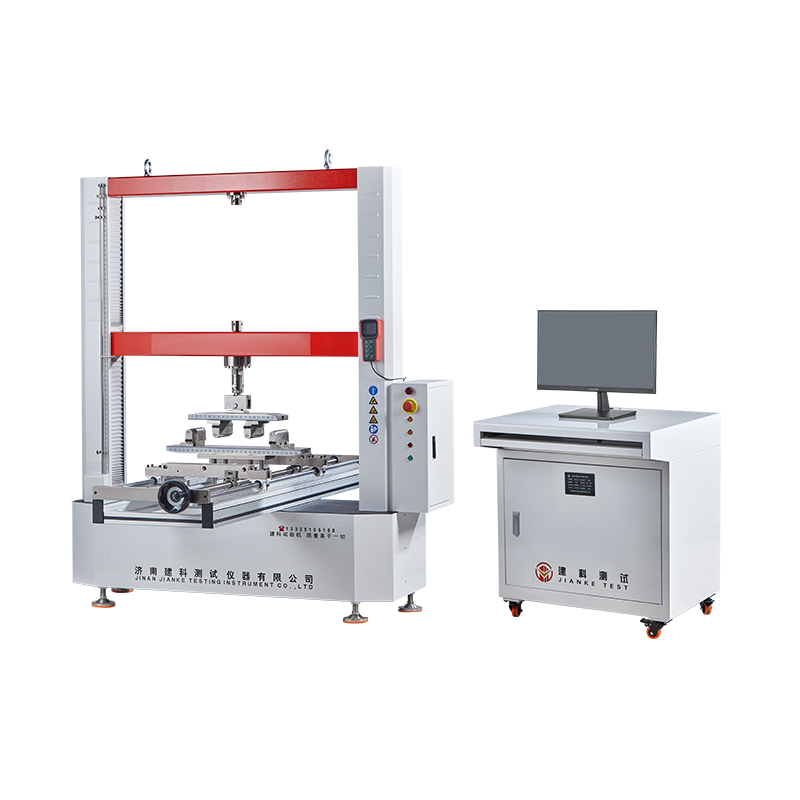

产品名称：微机控制砖瓦石材石膏板装饰板试验机
产品型号：WDW-20W
产品功能：各种陶瓷砖、石材、瓦、水泥纤维平板、石膏板、砌墙砖、石膏砌块、加气砌块等各种非金属复合板材的抗折力性能、抗弯曲性能进行测试及研究。
依据标准：
GB/T 16491 电子式万能试验机
GB/T 2611 试验机通用技术要求
JJG 139 拉力、压力和万能试验机
JJG 475 电子式万能试验机
GB/T 3810.1 陶瓷砖试验方法第1部分
GB/T 3810.4 陶瓷砖试验方法第4部分
DB37T 5067 FS外模板现浇混凝土复合保温系统应用技术规程
GB/T 4100 陶瓷砖
GB/T 9775 纸面石膏板
JC/T 997 装饰纸面石膏板
GB/T 26204 纸面石膏板护面纸板
GB/T 17669.3 建筑石膏
GB/T 9776 建筑石膏
GB/T 2542 砌墙砖试验方法
GB 28635 混凝土路面砖
JC/T 239 蒸压粉煤灰砖
JC/T 698 石膏砌块
JG/T 376 砂基透水砖
GB/T 411 混凝土砌块和砖试验方法
GB/T 25993 透水路面砖和透水路面板
JC/T 446 混凝土路面砖
JC/T 746 混凝土瓦
GB/T 36584 屋面瓦试验方法
GB/T 21149 烧结瓦
GB/T 9966.1 天然石材试验方法 第1部分
GB/T 9966.2 天然石材试验方法 第2部分
不详细列举 可任意添加
高强度光轴固定上横梁和工作台面，构成高刚性的门式框架主机：
伺服电机+减速机+同步带+带轮+精密无间隙滚珠丝杠的传动结构，实现横梁上下移动，通过测控软件实现试验过程：
高精度轮辐式/S型测力传感器，测力精度0.5级；
多种完善的试验夹具，插销连接+简易螺母锁紧，操作简便；
加装引伸计、位移计、大变形测量仪，精确测量材料变形数据；
强大的全数字闭环、多通道测控系统，内置各种检测方法标准，试验过程的自动控制，数据可保存、导出，可与多家联网公司联网；
主机底部设计褔马轮/可调平支脚，方便设备就位及后期调整；
模块化电器控制箱，方便故障排查；
试验力过载保护、安全限位保护、过流过压保护，指示灯运行状态提示、语音运行提示，设计急停开关；
1 | 最大试验力 | 20kN |
2 | 试验机级别 | 0.5级 |
3 | 负荷测量范围 | 0.4%～100%FS |
4 | 示值相对误差 | ±0.5%以内 |
5 | 试验力分辨力 | 1/±500000FS |
6 | 变形测量范围 | 0.2%～100% |
7 | 力控速率调节范围 | 0.005%～5%FS/S |
8 | 力控速率控制精度 | 速率＜0.05%FS时，为±1%设定值以内； 速率≥0.05%FS时，为±0.5%设定值以内； |
9 | 变形速率调节范围 | 0.005～5%FS/s； |
10 | 变形速率控制精度 | 速率＜0.05%FS/s时，为设定值的±1%以内； 速率≥0.05%FS/s时，为设定值的±0.5%以内； |
11 | 最大位移速率 | 500mm/min |
12 | 位移速率控制精度 | 为设定值的±0.2%以内； |
13 | 恒力、恒变形、恒位移控制范围 | 0.5%～100%FS |
14 | 恒力、恒变形、恒位移控制精度 | 设定值≥10%FS时，为设定值的±0.5%以内 设定值＜10%FS时，为设定值的±1%以内 |
15 | 立柱最大间距 | 1100mm |
16 | 横梁最大移动距离 | 800mm |
17 | 电源电压 | 220V±10% 50Hz（须可靠接地） |
18 | 机器功率 | 750W |
19 | 主机尺寸（长*宽*高） | 1450x450x1800mm |
20 | 测控柜尺寸（长*宽*高） | 700x600x750mm |
21 | 机器重量 | ≈700kg |
22 | 控制柜重量 | ≈30kg |
