微机控制土工材料试验机气动夹紧 - 电子万能试验机

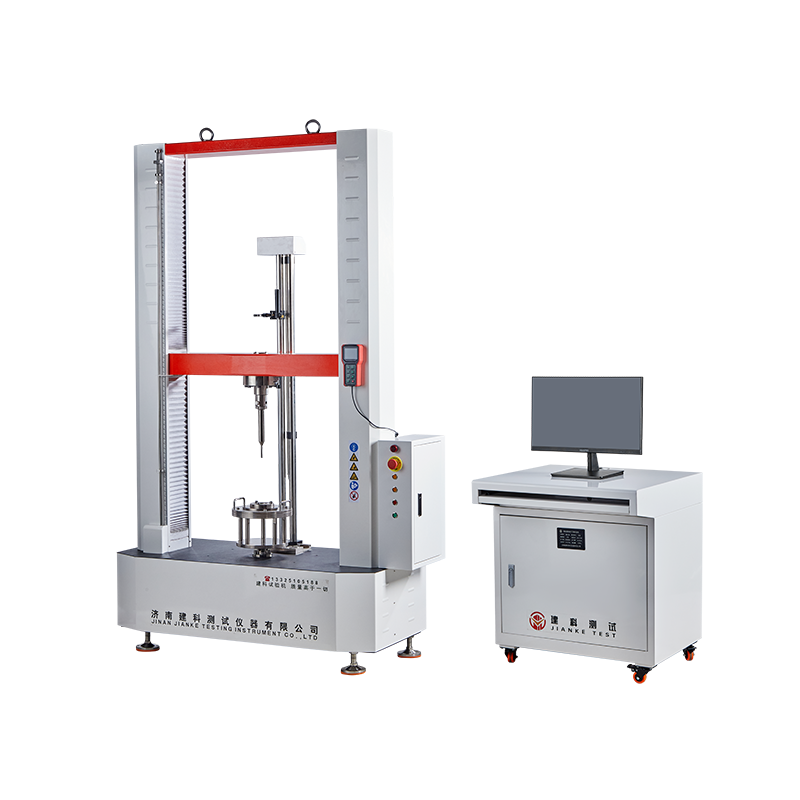

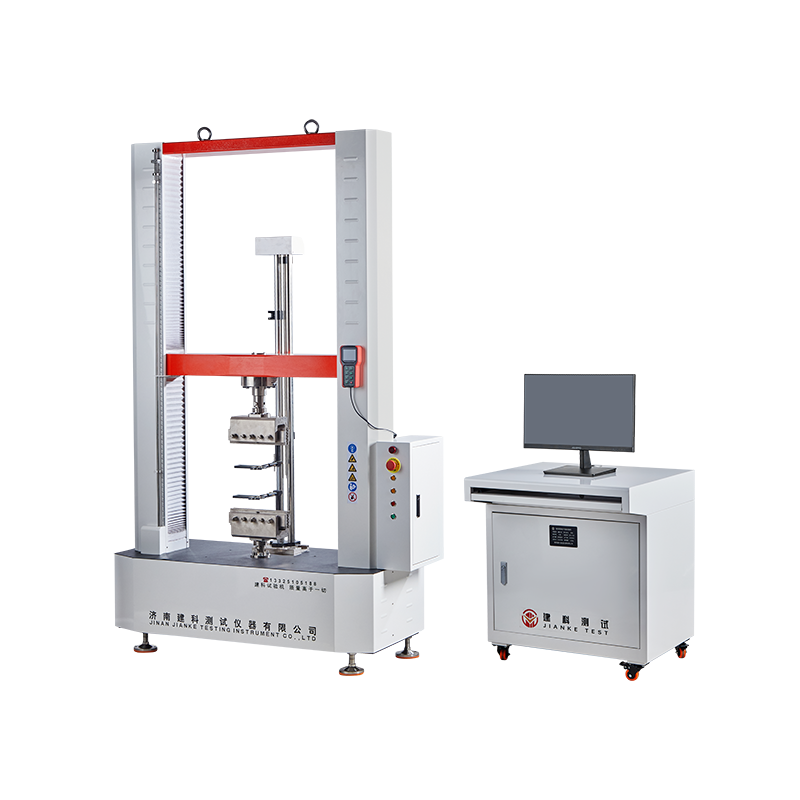

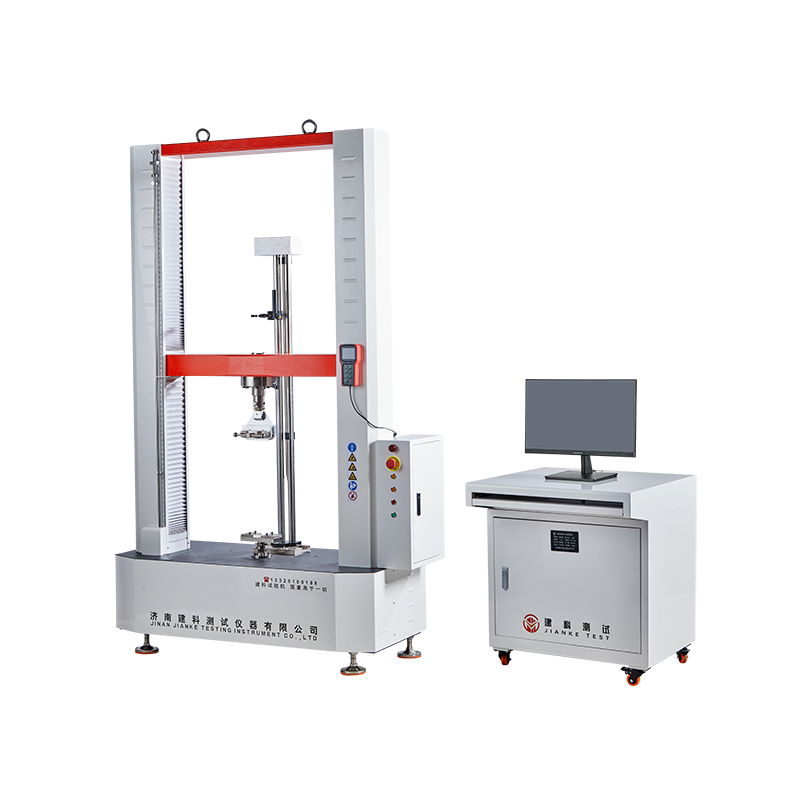

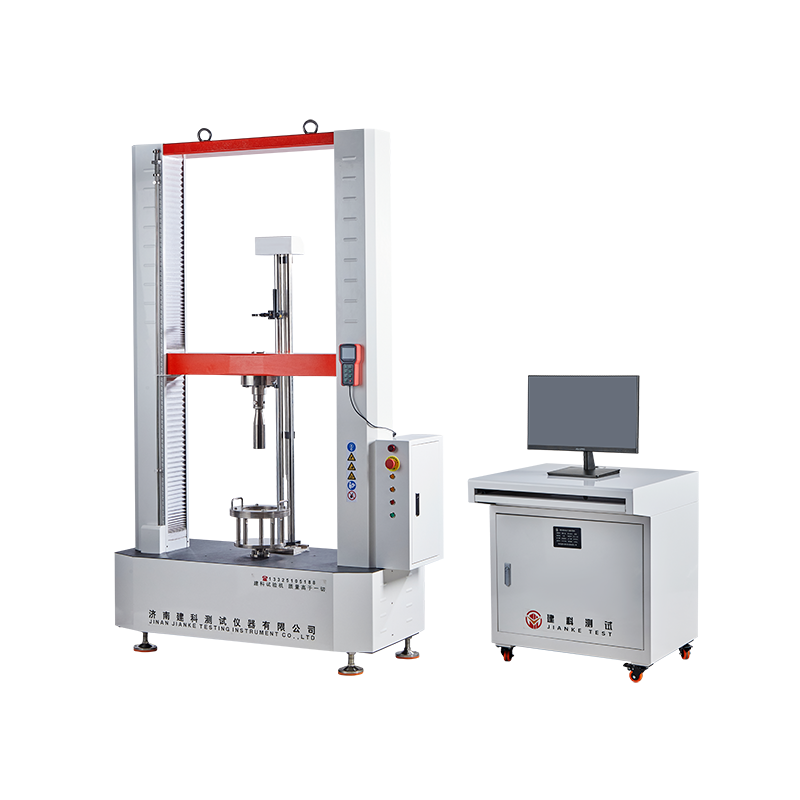

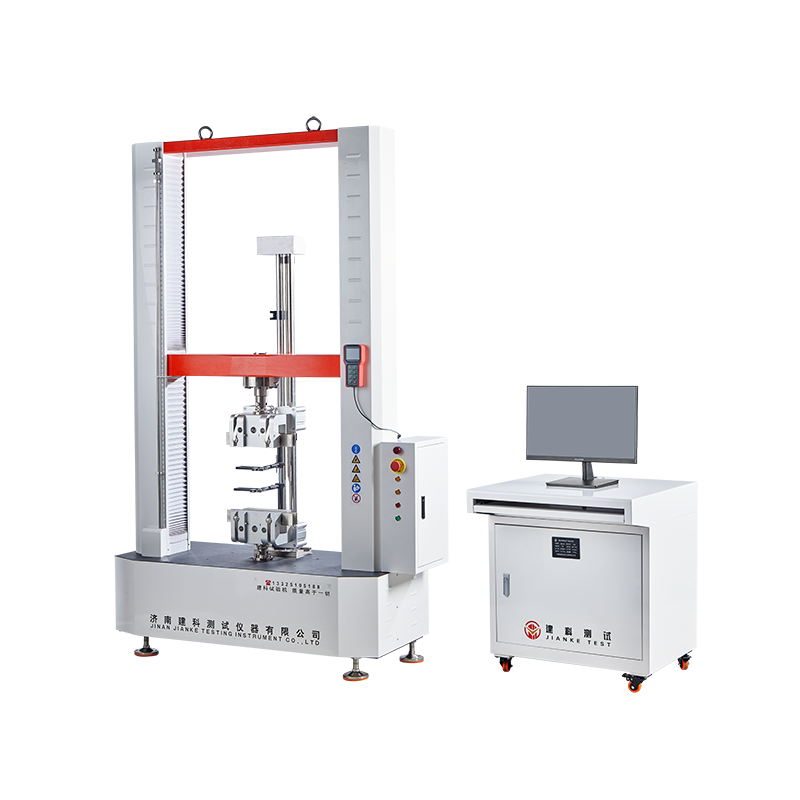

产品名称：微机控制土工材料试验机
产品型号：WDW-50T 气动夹紧

产品功能：用于各种土工布、土工布膜、土工布格栅等土工合成材料等力学性能测试，土工材料接头/接缝宽条拉伸试验、条带拉伸试验、粘结点极限剥离力试验、梯形撕破强力试验、CBR顶破强力试验、刺破强力、拉断力、拉伸强度、顶压力、顶破强力、位移、顶破位移、预负荷伸长率、最大负荷伸长率、2％伸长率、5％伸长率、标称伸长率、割线模量、平均值和异变系数、拉伸蠕变、拉伸蠕变断裂。

依据标准：
GB/T 16491 电子式万能试验机
GB/T 2611 试验机通用技术要求
JJG 139 拉力、压力和万能试验机
JJG 475 电子式万能试验机
GB/T 15788 土工合成材料宽条拉伸试验方法
GB/T 17638 土工合成材料短纤针刺非织造土工布
GB/T 17641 土工合成材料裂膜丝机织土工布
JT/T 992.1 公路工程土工合成材料聚丙烯短纤针刺非织造土工布
JT/T 992.2 公路工程土工合成材料聚酯玻纤非织造土工布
JT/T 925.1 公路工程土工合成材料钢塑格栅
JT/T 1087.1 公路工程土工材料排水材料复合排水网
JT/T 1124.1 公路工程土工合成材料防水材料塑料止水带
JT/T 736 混凝土工程用透水模板布
GB/T 50290 土工合成材料应用技术规范
GB/T 16989 土工合成材料接头/接缝宽条拉伸试验方法
GB/T 35752 经编复合土工织物
GB/T 13763 土工合成材料梯形法撕破强力的测定
GB/T 17643 土工合成材料聚乙烯土工膜
GB/T 14800 土工合成材料静态顶破试验(CBR法)
GB/T 19470 土工合成材料塑料土工网
GB/T 17690 土工合成材料塑料扁丝编织土工布
GB/T 21825 玻璃纤维土工格栅
GB/T 17689 土工合成材料塑料土工格栅
SL235 土工合成材料测试规程
JTG E50公路工程土工合成材料试验规程
JTG E51公路工程无机结合料稳定材料试验规程
JT/T 776.3 公路工程玄武岩纤维及其制品玄武岩纤维土工格栅
JT/T 818 玻璃纤维土工格栅拉伸夹具
JTJ 239 水运工程土工合成材料应用技术规范
JT/T 513公路工程土工合成材料土工网
不详细列举可任意添加

高强度光轴固定上横梁和工作台面，构成高刚性的门式框架主机：
伺服电机+减速机+同步带+带轮+精密无间隙滚珠丝杠的传动结构，实现横梁上下移动，通过测控软件实现试验过程：
高精度轮辐式/S型测力传感器，测力精度0.5级；
多种完善的试验夹具，插销连接+简易螺母锁紧，操作简便；
加装引伸计、位移计、大变形测量仪，精确测量材料变形数据；
强大的全数字闭环、多通道测控系统，内置各种检测方法标准，试验过程的自动控制，数据可保存、导出，可与多家联网公司联网；
主机底部设计褔马轮/可调平支脚，方便设备就位及后期调整；
模块化电器控制箱，方便故障排查；
试验力过载保护、安全限位保护、过流过压保护，指示灯运行状态提示、语音运行提示，设计急停开关；
采用气动夹紧，输出压力可调，操作方便；

1	传感器最大试验力	50KN
2	试验机级别	0.5级
3	负荷测量范围	0.4%-100%FS（0.5级）
4	示值相对误差	±0.5%（0.5级）
5	试验力分辨力	1/±500000F.S（全程分辨力不变）
6	变形测量范围	0.2%-100%
7	力控速率调节范围	0.005%-5%FS/S
8	力控速率控制精度	速率 <0.05%FS时，为±1%设定值以内；速率 ≥0.05%FS时，为±0.5%设定值以内；
9	变形速率调节范围	0.005～5%FS/s；
10	变形速率控制精度	速率＜0.05%FS/s时，为设定值的±1%以内；速率≥0.05%FS/s时，为设定值的±0.5%以内；
11	最大位移速率	500mm/min；
12	位移速率控制精度	为设定值的±0.2%以内；
13	恒力、恒变形、恒位移控制范围	0.5%-----100%FS
14	恒力、恒变形、恒位移控制精度	设定值≥10%FS时，为设定值的±0.5%以内设定值＜10%FS时，为设定值的±1%以内
15	立柱最大间距	800mm
16	横梁最大移动距离	1200mm
17	大变形测量范围	10-1000mm
18	电源	～220V±10% 50Hz（须可靠接地）
19	电机功率	750W
20	主机尺寸（长宽高）	≈1100x600x2200mm
21	控制柜尺寸（长宽高）	≈700600750mm
22	主机重量	≈800kg
23	控制柜重量	≈30kg
