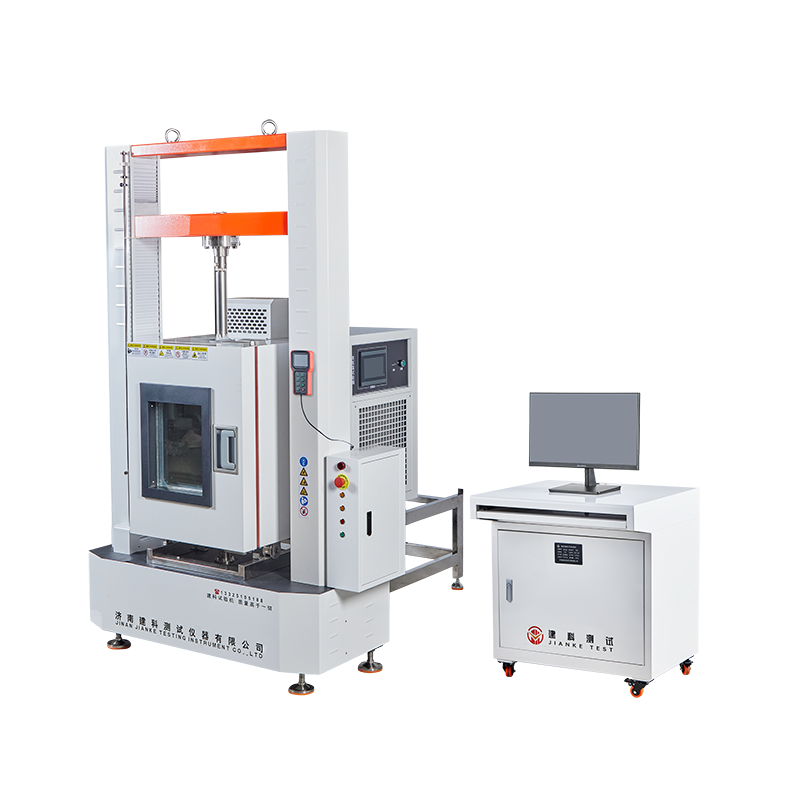

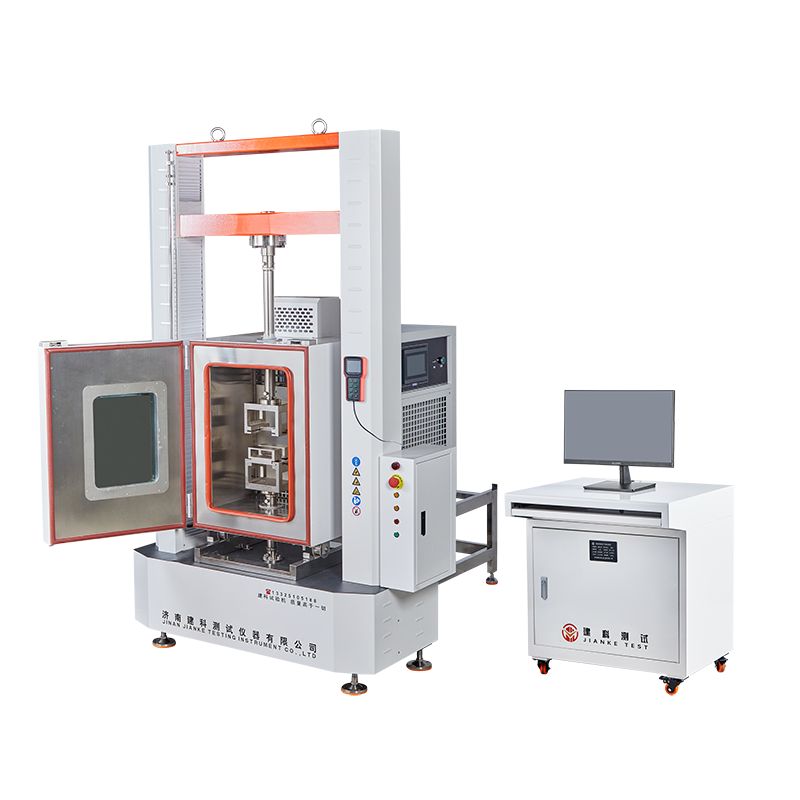

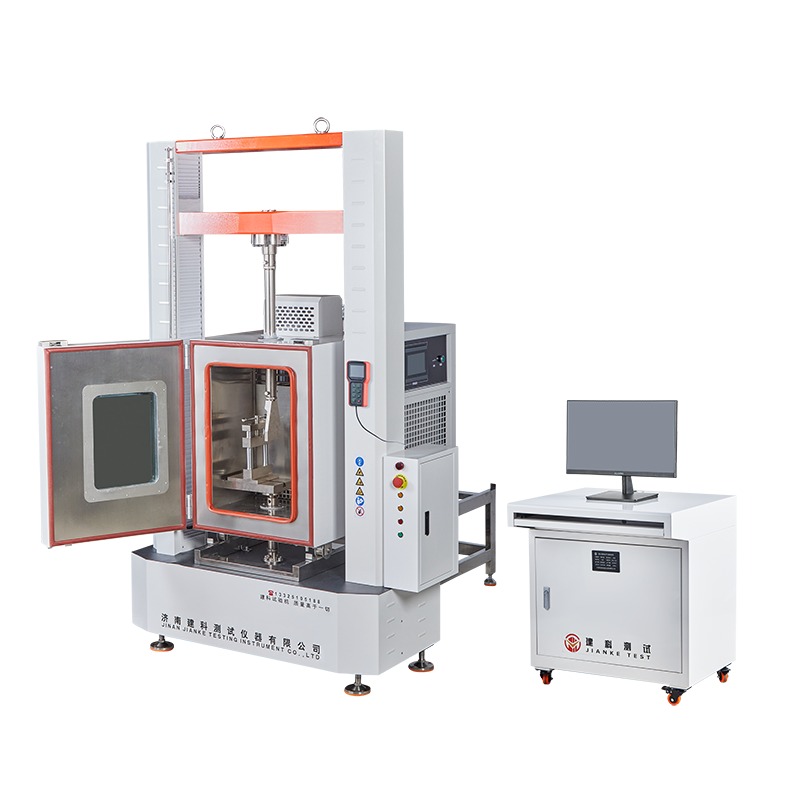

产品名称：微机控制铝合金隔热型材高低温试验机
产品型号：WDW-50GDW
产品功能：适合于铝合金、铝型材的拉伸试验、压缩试验、弯曲试验试验，铝合金隔热型材的横向拉伸、纵向剪切、抗扭试验等。
依据标准：
GB/T 16491 电子式万能试验机
GB/T 2611 试验机通用技术要求
JJG 139 拉力、压力和万能试验机
JJG 475 电子式万能试验机
GB/T 28289 铝合金隔热型材复合性能试验方法
GB/T228.1 金属材料拉伸试验
GB/T7314 金属材料室温压缩试验方法
GB/T232 金属材料弯曲试验方法
GB 5237.1 铝合金建筑型材第1部分基材
GB 5237.2阳极氧化型材 第2部分
GB 5237.3 电泳涂漆型材 第3部分
GB 5237.4 粉末喷涂型材 第4部分
GB 5237.5氟碳漆喷涂型材 第5部分
GB 5237.6 铝合金建筑型材 第6部分
GBT 3880.1～3 一般工业用铝及铝合金板、带材
GBT 5237.1～6 铝合金建筑型材
不详细列举 可任意添加
高强度光轴固定上横梁和工作台面，构成高刚性的门式框架主机：
伺服电机+减速机+同步带+带轮+精密无间隙滚珠丝杠的传动结构，实现横梁上下移动，通过测控软件实现试验过程：
高精度轮辐式/S型测力传感器，测力精度0.5级；
多种完善的试验夹具，插销连接+简易螺母锁紧，操作简便；
加装引伸计、位移计、大变形测量仪，精确测量材料变形数据；
强大的全数字闭环、多通道测控系统，内置各种检测方法标准，试验过程的自动控制，数据可保存、导出，可与多家联网公司联网；
主机底部设计褔马轮/可调平支脚，方便设备就位及后期调整；
模块化电器控制箱，方便故障排查；
试验力过载保护、安全限位保护、过流过压保护，指示灯运行状态提示、语音运行提示，设计急停开关；
1 | 传感器最大试验力 | 50KN |
2 | 试验机级别 | 0.5级 |
3 | 负荷测量范围 | 0.4%-100%FS |
4 | 示值相对误差 | ±0.5% |
5 | 试验力分辨力 | 1/±500000F.S（全程分辨力不变） |
6 | 变形测量范围 | 0.2%-100% |
7 | 力控速率调节范围 | 0.005%-5%FS/S |
8 | 力控速率控制精度 | 速率 <0.05%FS时，为±1%设定值以内； 速率 ≥0.05%FS时，为±0.5%设定值以内； |
9 | 变形速率调节范围 | 0.005～5%FS/s； |
10 | 变形速率控制精度 | 速率＜0.05%FS/s时，为设定值的±1%以内； 速率≥0.05%FS/s时，为设定值的±0.5%以内； |
11 | 最大位移速率 | 500mm/min； |
12 | 位移速率控制精度 | 为设定值的±0.2%以内； |
13 | 恒力、恒变形、恒位移控制范围 | 0.5%-----100%FS |
14 | 恒力、恒变形、恒位移控制精度 | 设定值≥10%FS时，为设定值的±0.5%以内 设定值＜10%FS时，为设定值的±1%以内 |
15 | 有效试验跨度 | 800mm |
16 | 横梁最大移动距离 | 1200mm |
17 | 电源 | ～220V±10% 50Hz（须可靠接地） |
18 | 电机功率 | 750W |
19 | 主机尺寸（长*宽*高） | ≈1100x600x2200mm |
20 | 控制柜尺寸（长*宽*高） | ≈700*600*750mm |
21 | 高低温试验箱温控范围 | -40℃～150℃ |
22 | 高低温试验箱温控精度 | ±0.1℃ |
23 | 高低温试验箱内胆尺寸 | ≈390*300*580mm |
24 | 主机重量 | ≈800kg |
25 | 控制柜重量 | ≈30kg |
26 | 高低温试验箱重量 | 约200kg |
