WDW-50

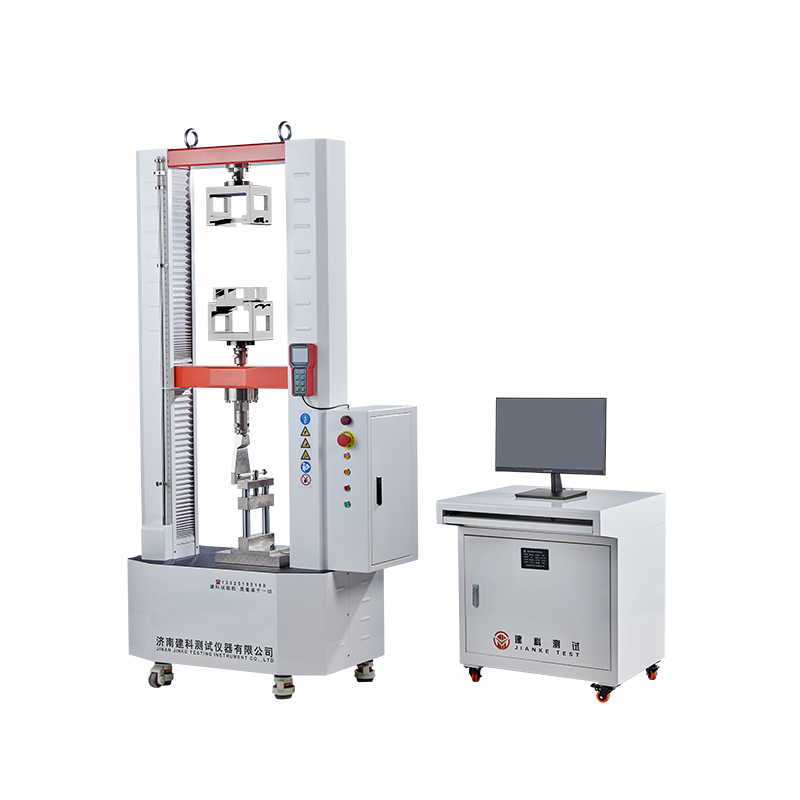

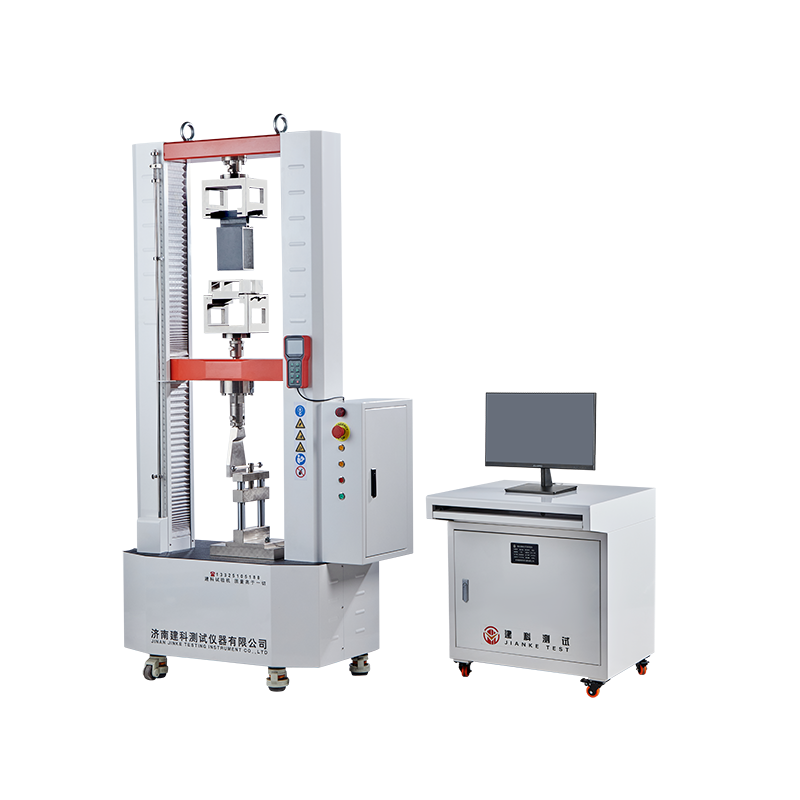

微机控制铝合金隔热型材试验机
WDW-50
适合于铝合金、铝型材的拉伸试验、压缩试验、弯曲试验试验,铝合金隔热型材的横向拉伸、纵向剪切、抗扭试验等。

产品名称:微机控制铝合金隔热型材试验机
产品型号:WDW-50


产品功能:适合于铝合金、铝型材的拉伸试验、压缩试验、弯曲试验试验,铝合金隔热型材的横向拉伸、纵向剪切、抗扭试验等。


依据标准:
GB/T 16491 电子式万能试验机
GB/T 2611 试验机通用技术要求
JJG 139 拉力、压力和万能试验机
JJG 475 电子式万能试验机
GB/T 28289 铝合金隔热型材复合性能试验方法
GB/T228.1 金属材料拉伸试验
GB/T7314 金属材料室温压缩试验方法
GB/T232 金属材料弯曲试验方法
GB 5237.1 铝合金建筑型材第1部分基材
GB 5237.2阳极氧化型材 第2部分
GB 5237.3 电泳涂漆型材 第3部分
GB 5237.4 粉末喷涂型材 第4部分
GB 5237.5氟碳漆喷涂型材 第5部分
GB 5237.6 铝合金建筑型材 第6部分
GBT 3880.1~3 一般工业用铝及铝合金板、带材
GBT 5237.1~6 铝合金建筑型材
不详细列举 可任意添加

高强度光轴固定上横梁和工作台面,构成高刚性的门式框架主机:
伺服电机+减速机+同步带+带轮+精密无间隙滚珠丝杠的传动结构,实现横梁上下移动,通过测控软件实现试验过程:
高精度轮辐式/S型测力传感器,测力精度0.5级;
多种完善的试验夹具,插销连接+简易螺母锁紧,操作简便;
加装引伸计、位移计、大变形测量仪,精确测量材料变形数据;
强大的全数字闭环、多通道测控系统,内置各种检测方法标准,试验过程的自动控制,数据可保存、导出,可与多家联网公司联网;
主机底部设计褔马轮/可调平支脚,方便设备就位及后期调整;
模块化电器控制箱,方便故障排查;
试验力过载保护、安全限位保护、过流过压保护,指示灯运行状态提示、语音运行提示,设计急停开关;

1

最大试验力

50kN

2

试验机级别

0.5

3

负荷测量范围

0.4%~100%FS

4

示值相对误差

±0.5%

5

试验力分辨力

1/±500000FS(全程分辨力不变)

6

变形测量范围

0.2%100%

7

力控速率调节范围

0.005%5%FS/S

8

力控速率控制精度

速率0.05%FS时,为±1%设定值以内;

速率≥0.05%FS时,为±0.5%设定值以内;

9

变形速率调节范围

0.0055%FS/s

10

变形速率控制精度

速率<0.05%FS/s时,为设定值的±1%以内;

速率≥0.05%FS/s时,为设定值的±0.5%以内;

11

位移速率调节范围

0.01600mm/min

12

位移速率控制精度

为设定值的±0.2%以内;

13

恒力、恒变形、恒位移控制范围

0.5%100%FS

14

恒力、恒变形、恒位移控制精度

设定值≥10%FS时,为设定值的±0.5%以内

设定值<10%FS时,为设定值的±1%以内

15

立柱最大间距

450mm

16

横梁最大移动距离

800mm

17

电源电压

220V±10% 50Hz(须可靠接地)

18

机器功率

750W

19

主机尺寸(长*宽*高)

760x450x1800mm

20

测控柜尺寸(长*宽*高)

700x600x750mm

21

主机重量

320kg

22

控制柜重量

30kg

23

电源电压

220V±10% 50Hz(须可靠接地)
